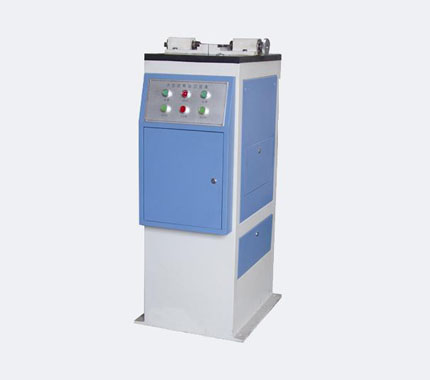

LY71-UV型沖擊試樣缺口雙刀液壓拉床概述：

　　該機為沖擊試驗的專業配置設備，專門用于沖擊試樣V型與U型缺口加工，一次加工成型，加工質量可靠且同一性好；加工出的試樣完全滿足GB/T 229-2007、EN 10045.1-1990、ASTM E23-2002a的要求。

　　拉刀采用W18Cr4V材料制造，硬度、耐磨性好，每把拉刀可加工20000個試樣左右。該設備為液壓傳動的雙刀結構，一次可加工兩個試樣缺口，操作簡便可靠，每加工完成一個標準試樣缺口最多只需10秒鐘。標準試樣缺口深度均為2mm±0.05，出廠已調整好。

       使用說明：

　　試樣缺口專用拉床采用試樣端面定位方法，對試樣長度55的1/2中心進行定位，如果長度尺寸55不一致，可隨時進行定位調整。

　　技術規格參數：

　　◇ 加工缺口：V2型、U2型；

　　◇ 加工試樣尺寸：10×10（或7.5、5）×55mm；

　　◇ 拉刀行程：    350 mm；

　　◇ 拉刀速度：    2.6 mm/min;

　　◇ 外形尺寸：    400×650×1200 mm；

　　◇ 重量：        180Kg。

　　沖擊試樣缺口雙刀拉床所配拉刀（U、V型拉刀各一把，配在機器上）應滿足下列的要求：

　　拉刀類型

　　2mm V型缺口沖擊試樣拉刀
　　2mm U型缺口沖擊試樣拉刀

　　執行標準

　　GB/T 229-2007

　　備注

　　拉刀所加工的試樣尺寸與偏差完全滿足GB/T 229-20的相應要求
